CFD Optimize Edilmiş Kaplan Sabit Bıçaklı Kızak Paslanmaz Çelik ZG0Cr13Ni4Mo Küçük Akışlı Hidro Tesisi için 0,5-3m Çap

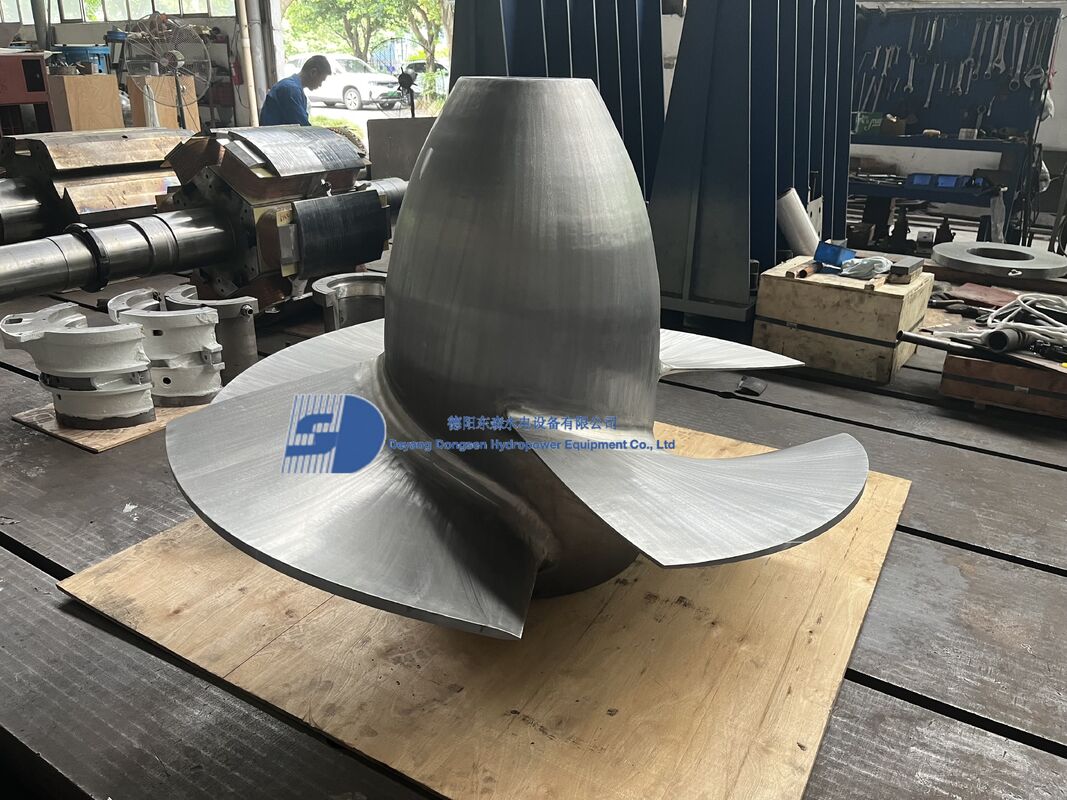

CFD Optimized Fixed Blade Kaplan Runner ️ Küçük Akışlı Mikro Hidro Çözüm

BuCFD Optimized Sabit Blade Kaplan RunnerÖzellikle küçük akışlı, düşük başlı mikro hidroelektrik santralleri için tasarlanmıştır (100 kW ¥ 1,000 kW).Bu koşucu gelişmişleri kullanıyor.Hesaplama akışkan dinamikleri (CFD)verimli çalışma aralığını daha düşük akış koşullarına genişletmek için simülasyon, su kullanılabilirliği sınırlı olduğu kurak mevsimlerde yıllık güç üretimini en üst düzeye çıkarmak.

Üreticisi:DSSD(Deyang Dongsen Hidroenerji Ekipmanı Şirketi, Ltd.), her bir koşucu sitenizin özel hidrolik profiline uymak için özel olarak tasarlanmıştır.ve bıçak sarma açısı, nominal koşullarda en yüksek verimliliği feda etmeden, tasarım dışı üstün performans sunmak için tekrarlı CFD analizi ile optimize edilmiştir..

Neden CFD özelleştirme küçük hidro için önemlidir

Küçük kapasiteli Kaplan üniteleri için (1.000 kW'dan az), standart bir rafdan kalıcı sabit bıçak koşucu tipik olarak yalnızca tasarım akış noktasında yüksek verimliliğe ulaşır.Gerçek akış sapınca özellikle kuru mevsimlerde giriş akış açısı bıçağın ön kenarına uymuyor, çarpma kayıplarına, girdap oluşumuna ve keskin verimlilik düşüşlerine neden olur.

BizimCFD özelleştirme yaklaşımıBu konuyu şu şekilde ele alıyor:

• Kılıcın ayar açısını yeniden optimize etmek¢ Tesisinizin çok yıllık ortalama akışına ve yaygın düşük akış koşullarına göre kalibre edilen CFD sayısal simülasyonu kullanarak,bıçak çıkış açısı ve bükme profili, kısmi yük altında üstün giriş akış koşulları için optimize edilmiştir..
• Kılıç Sayısını ve Sarma Açısını DüzenleKüçük akış için, daha yüksek baş çalışması için, bıçak sayısı azaltılır ve iç akış geçiş özelliklerini iyileştirmek için sarma açısı ayarlanır, düşük boşaltmada akış ayrımı ve geri akış önlenir.
• Yüksek Verimlilik Alanını DeğiştirmekTasarım noktasındaki verimliliği feda etmek yerine, verimlilik eğrisi daha düşük akış aralığına doğru kaydırılır ve en sık kullanılan çalışma koşullarınızın yüksek verimlilik aralığında olmasını sağlar.Tasarım noktası verimliliği 0'da tutulur.Standartın %5'i.

Temel Özellikler

• CFD-Optimized Blade Profile- İteratif CFD simülasyonundan türetilen özel bıçak geometri, maksimum gerçek dünya verimliliği için belirli baş, akış ve dönüş hızı parametrelerine eşleşir.
• Kurak Mevsim'in GenişletilmesiOptimize edilmiş düşük akış performansı, standart bir koşucuyu durduracak sınırlı akış dönemlerinde devam eden güç üretimini sağlar ve yıllık üretim süresinin onlardan yüzlere kadar saatini artırır.
• Yıllık Gelir ArtışıKurak mevsimde her %1 verimlilik artışı doğrudan ek elektrik satışlarına dönüşür.
• Basit ve Güvenilir Yapı- Sabit bıçak tasarımı, bıçak eğimi ayarlama mekanizmalarını (servomotorlar, yağ silindirleri, bağlantılar) ortadan kaldırır, bileşen sayısını, arıza noktalarını azaltır,ve ayarlanabilir Kaplan koşucularına kıyasla bakım karmaşıklığı.
• Daha Düşük Yatırım Maliyeti-Eşit ayarlanabilir bıçağa sahip motorlardan %20-30 daha düşük üretim maliyeti, bütçe kısıtlamaları olan mikro ve küçük hidro projeler için ekonomik bir seçim haline getirir.
• Üst düzey paslanmaz çelikZG0Cr13Ni4Mo paslanmaz çelikten dökme, tatlı su hidro ortamlarında uzun süreli güvenilirlik için mükemmel kavitasyon direnci ve korozyon koruması.
• Hassaslıklı CNC İşlemeTüm bıçak yüzeyleri ve merkezi arayüzleri, CFD tasarımından bitmiş ürüne kadar optimum hidrolik profil sadakatini sağlayan sıkı toleranslara göre işlenmiştir.
• 30-50 Yıl Hizmet SüresiGüçlü entegral döküm tasarımı ve üst düzey malzemeler, on yıllar boyunca az bakımlı bir işleyişi sağlar.

Teknik parametreler

Uygulama Senaryoları

• Küçük nehir bitkileriDüşük başlı (320m) ve kurak mevsimde sınırlı akış
• Mikro hidro projeleri(100 ‰ 1.000 kW) ayarlanabilir Kaplan maliyet kısıtlayıcı olduğunda
• İrileme kanalının damla yapılarıMevsimsel akış değişimi ile
• Tesis rehabilitasyonu ve kapasite yükseltmeleriMevcut koşucuların daha iyi bir verimlilikle değiştirilmesi gerektiğinde
• Uzak toplulukların elektriklenmesibasit, bakım gerektiren türbin bileşenleri gerektiren

CFD özelleştirmesinin ekonomik değeri

Küçük Kaplan birimleri için neden sabit bıçak?

Tek birim kapasitesinin 1.000 kW'dan az olması için, sabit bıçaklı bir Kaplan koşucu tavsiye edilen konfigürasyondur.Üretim maliyetini önemli ölçüde azaltmak (20% -30% tasarruf), kurulum karmaşıklığı ve uzun vadeli bakım gereksinimleri.sabit bıçak koşucu, yatırımın bir kısmına ayarlanabilir bıçak verimliliğine yakın mükemmel yıllık performans sunar.

DSSD hakkında

Deyang Dongsen Hydropower Equipment Co., Ltd. (DSSD), tasarım, üretim, kurulum,ve hidroelektrik ekipmanlarının bakımıÇin'in üç büyük ağır sanayi üretim üssünden biri olan Deyang'da bulunan DSSD, dünya çapında 500'den fazla hidroelektrik istasyonuna türbin bileşenleri tedarik etti.Ev içi CFD mühendislik ekibimiz, tüm boyutlardaki projeler için özel koşucu optimizasyonu sağlar.

Özel bir CFD optimizasyon önerisi ve teklif için site parametrelerinizle (tasarım başı, akış süresi eğrisi, birim kapasitesi ve dönüş hızı) bugün bizimle iletişime geçin.
