Şekil 7-1: Düzenleyici test kablolama şeması
1. Ua ve N'yi 220V ((Ub ve N kısa devre) ve L + ve L- dolaylı 100W ampullerine bağlayın. Bağladıktan sonra, bu anda "çalışma" lambası aralıklarla yanıp söner."Şebeke bağlı" lamba sabit olarak açık, frekans ekran yaklaşık 50.00HZ, basın "Display" tuşunu değiştirmek için ekran voltajı arasında olmalıdır 50-60.
3. "COM" ve "DL yardımcı" bağlantısını kısa bağlamak için bir kablo kullanın ve "ağ bağlantılı" ışık kapalıdır.
3. "Artır" veya "Azalt" düğmesine basın, dijital tüp artış veya düşüşün "verilen voltaj" değerini gösterir.
4. "Verilen voltaj" değerini > "voltaj" değerini yapmak için "Artır" tuşuna basın, lamba yavaşça daha parlak hale gelmelidir.
5. "Verilen voltaj" değerini < "voltaj" değerini yapmak için "Kısalt" tuşuna basın, lamba yavaşça sönmelidir.
6Elektrik ışığı açıkken, manyetik kapama tuşuna basın, manyetik kapama ışığı açık ve ışık söndürülmelidir.Bu yüzden manyetik kapalı ışık her zaman açık olacak.Bu noktada güç kapalı olmalı ve sonra normal duruma getirmek için güç.
7. heyecan döngüsü testi: bağlanmadan Ub hattını kaldırın. basın ve "heves" düğmesini tutun, güç an ışık ampulü aydınlayacak gözlemleyecek, ve sonra hızlıca söndürülecek,Bu da uyarı döngüsünün normal olduğunu gösterir..
Sekiz, düzenleyici şebekeye bağlı.
8.1 Başlatma ve işletme adımları
1Türbini çalıştırın ve hızı nominal hızın %90'ına yükseltin.
2Basınç oluşturmak için "Kızgınlık" düğmesine basın.
3. Voltajı ayarlamak için "Artır" veya "Azalt" düğmesine basın. Eğer bir şebeke voltajı varsa, otomatik olarak şebeke voltajını izleyecektir.
4Frekans eşitleme ve şebeke bağlantısı.koşulları karşıladıktan sonra otomatik olarak sabit güç faktörü ayarlama moduna girecektir.Eğer "daimi gerilim" ayar modunda ise,"Artır" veya "Azalt" düğmesi ile ünitenin çalışma gereksinimlerini karşılamak için reaktif güç eklenebilir veya azaltabilir..
8.2 Kapatma adımları
1Aktif ve reaktif gücü sıfıra indirmek için türbini kapatın.
2- Tramp makinesi son devre kesici.
3" basın. "Mıknatıs kapalı" düğmesi (" Mıknatıs Kapalı "Jeneratörü kapat ve su soğutucunu kapat.
4. Çarpıştırıldıktan sonra, doğrudan su makinesini de kapatabilirsiniz. Frekans 35HZ'den düşük olduğunda, düzenleyici manyetik otomatik olarak kapatacaktır.
9- Sipariş talimatları.
1- Regülatörün varsayılan yapılandırmasımakinenin iletişim modülü.Gerekirse, sipariş verirken belirtin.
2. Regülatörün varsayılan çıkış kontrol voltajı 0-90V'dir. Lütfen AC uyarıcısının nominal uyarılma voltajının 90V'yi aşıp aşmadığını sipariş vermeden önce onaylayın. 90V'den büyükse,Özel yapılması gerekiyor..
3Eğer küçük bir fırçasız yüksek voltajlı jeneratör ise (not jeneratör voltajı 6KV),Tek fazlı uyarı transformatörü ve tiristor modülünü eşleştirerek şirketin tiristor uyarı ürünlerini seçebilirsiniz.Ayrıntılar için lütfen şirketin teknik desteği ile iletişime geçin.
4. Düzenleyici aynı zamanda DC uyarıcı jeneratör seti için de kullanılabilir, lütfen şirketin teknik desteği ile iletişime geçin.
Ek tablo: Genel hatalar ve tedavi yöntemleri
| Hata belirtisi | Mümkün nedenler | Tedavi tedbirleri | |
| 1 | Düğmeye basın."Başlangıç"Düğme, düzenleyici görünmüyor, jeneratör voltajı hiç yanıt vermiyor. | Heyecan sargısı, geri kalanın ters yönünde (yeni ünitenin ilk devreye alınmasında görünür). | Bir multimetre kullanarak, makine ucunun geri kalan voltajını ölçmek için, "heveslenme" düğmesine basıldığında, makine ucunun geri kalan voltajının daha küçük hale geldiğini bulabilirsiniz.Şu anda, heyecan sargısının iki terminalinin kablolamaları kapalıdır. |
| Geri kalan düşük. Jeneratör AN faz voltajı 3V'den azdır. Genellikle yeni birim ilk kez hata ayıklandığında veya birim uzun süre kapatıldığında ortaya çıkar. | Jeneratörü manyetikleştirmek için 6V veya 12V pil kullanın. Manyetikleştirme sırasında pozitif pil düzenleyici L +'a ve negatif pil düzenleyici L -'e bağlanır.Olumsuz bağlantı düzenleyicinin tiristor modülüne hasar verecektirYapabilirsin.L düzenleyicisini çıkarın.+.L-Bağlantı ve sonra manyetikleştir. | ||
| AC uyarıcı rotasyon diodesinin hasarı var. | Akü heyecanlandırıldığı bu anda, makine ucu voltajı yükselmeyecektir. Bu zamanda, arızalı diyot kontrol edilmeli ve değiştirilmelidir. | ||
| Düzenleyici uyarı döngüsü hatalı. | Tedavi için iletişim üreticisi | ||
| 2 | " tuşuna bas.Heyecan"Düğme, voltaj yükselir (ama basınç değil), voltajı serbest bırakır ve otomatik olarak düşer. | Hız çok düşük. | Jeneratör frekansını 45HZ'den fazla yapın. |
|
İç düzenleyici arızası |
Tedavi için iletişim üreticisi |
||
| 3 | Basın"Kick-up"düğme, jeneratör voltajı kontrolden çıktı, | İlk hata ayıklama için, yüksüz nominal uyarılma voltasının 10V'den daha az olması mümkündür. |
Seri dirençler veya Tedavi için iletişim üreticisi
|
| Düzenleyici ölçüm döngüsü hatalı. | Tedavi için iletişim üreticisi | ||
| 4 | Heyecan artı voltajı normal ve şebeke bağlantısı sonrası heyecan akımı kontrolden çıktı. | İlk hata ayıklama için, akım kutupluğu genellikle tersine çevrilir. | Voltajın A, B ve N fazlarına bağlı olup olmadığını kontrol edin. Akım transformatörünün C fazında olup olmadığını kontrol edin. Eğer doğruysa, genellikle alt düzenleyiciden gelen ve çıkan akımı ayarlayın. |
| İlk hata ayıklama, DL yardımcı bağlantısı normal açık. | DL yardımcı, normalde kapalı temas için değiştirilmiştir. | ||
| Sabit güç faktörü dengesiz. | Sürekli gerilimli çalışmaya geçiş | ||
| Diğerleri | Çömelmek için iletişim üretici |
| Sıklık | 50Hz60HZ |
| Malzemeler | Atık demir, paslanmaz çelik veya alüminyum |
| Durum | Yeni |
| Türü | Hidrojeneratör uyarı düzenleyicisi |
| Kurulum | Sakin ol. |
| Uygulanabilir Orta | Su |
| Paketleme | Palet, karton, ahşap kasa. |
| Ağırlık | 3kg |
| Garanti | 1 yıl |
| Boyut | Standart |

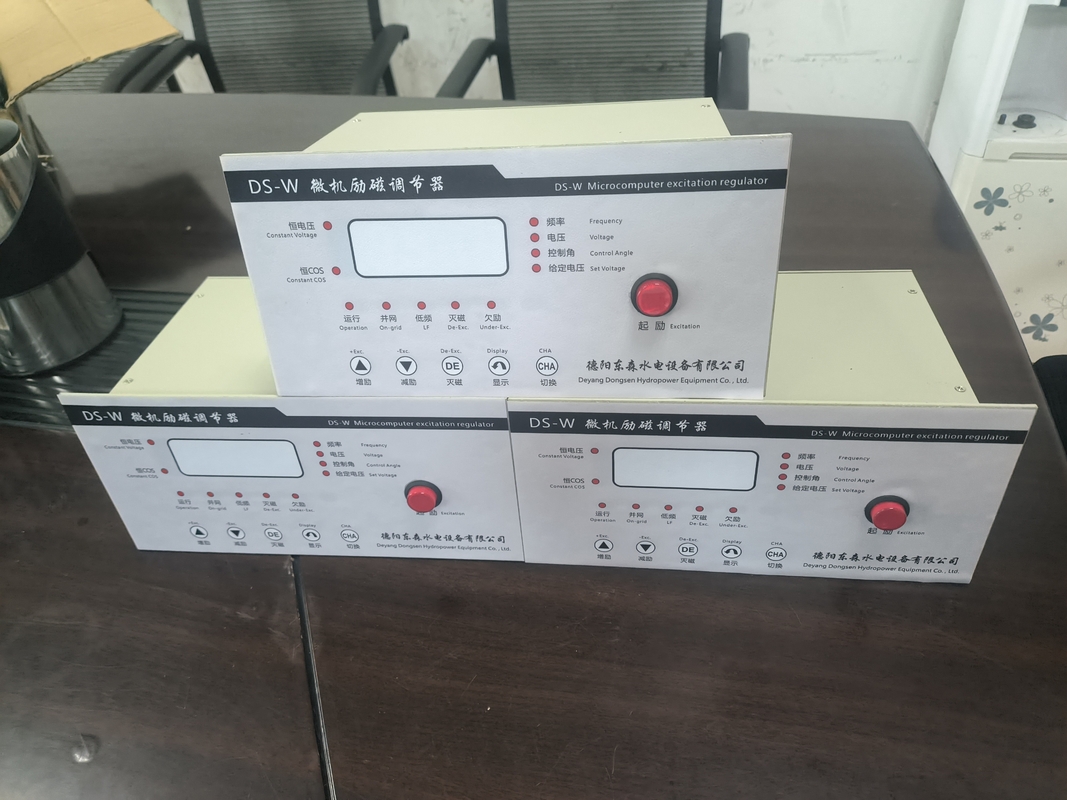

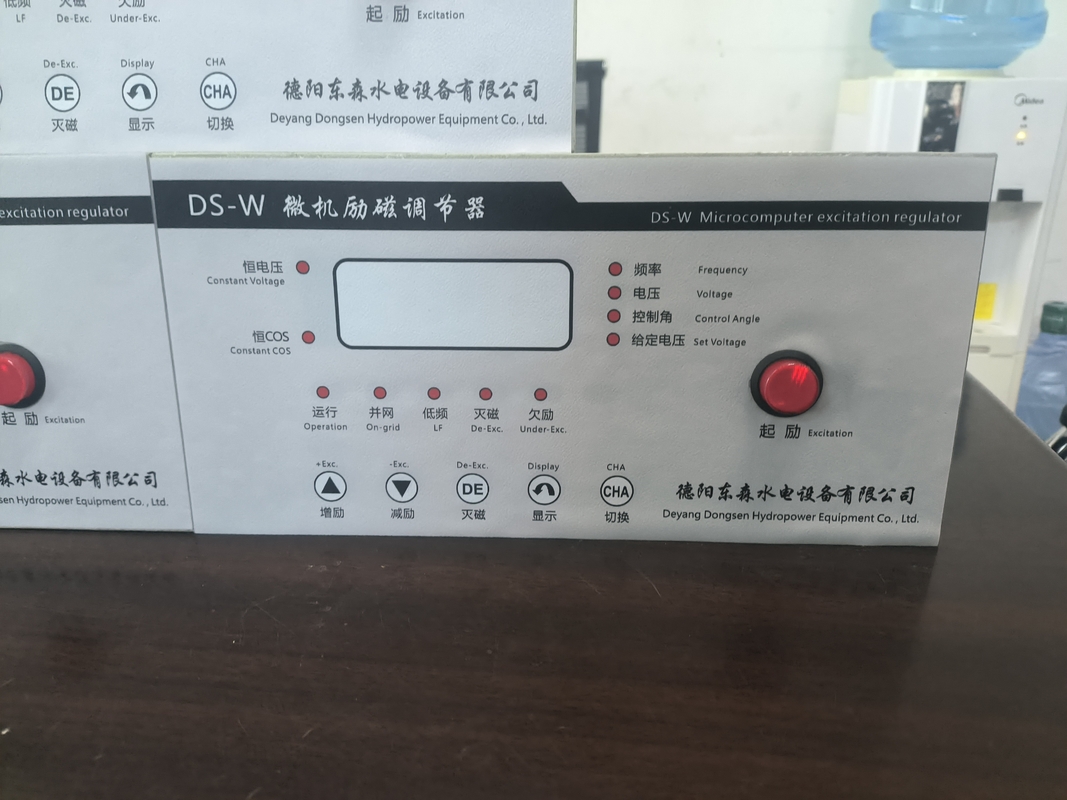

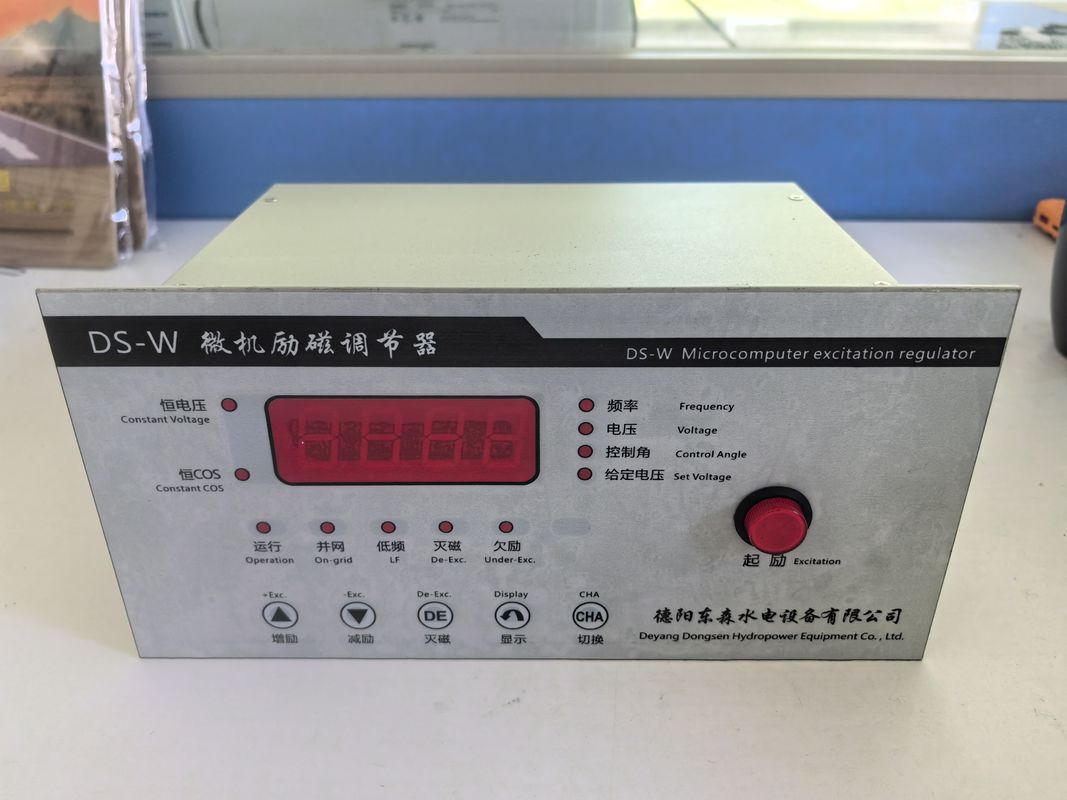

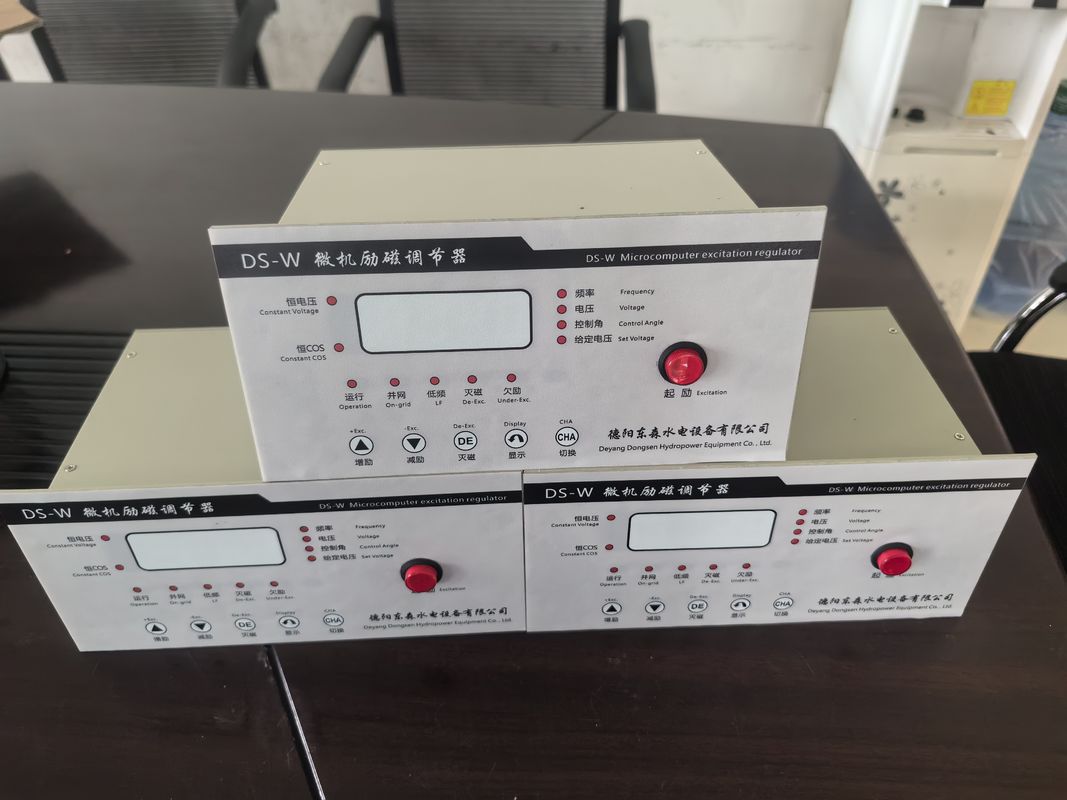

Hidrogeneratör uyarı düzenleyicisi - DS-W, hidroelektrik türbininin uyarı sistemini düzenlemek için tasarlanmıştır ve jeneratör çıkış voltajının istikrarlı bir seviyede olmasını sağlar.Ürün, elektrik üretmek için su ortamını kullanan tüm hidroelektrik türbinleri için uygundur..
Hidrogeneratör uyarı düzenleyicisi - DS-W, 400 çıkış voltajı gerektiren elektrik santralleri için idealdir. Ürün çok yönlüdür ve 50HZ veya 60HZ frekanslarında çalışabilir.Hem yüksek hem de düşük voltajlı sistemlerde kullanılmak için uygundur.
Hidrogeneratör uyarı düzenleyicisi - DS-W, paletler, kartonlar ve ahşap kaplar dahil olmak üzere çeşitli ambalaj seçeneklerinde gönderilir.Bu ürün, hidroelektrik türbinlerinin sürekli çalışmasını sağlamak için güvenilir yedek parçalara ihtiyaç duyan enerji santralleri için mükemmeldir..
Özetle, Hidrojenereatör uyarı düzenleyicisi - DS-W, hidroelektrik türbinlerine istikrarlı çıkış voltajı sağlamak için tasarlanmış yüksek kaliteli bir üründür.Çeşitli durumlarda ve senaryolarda kullanılmak için uygundur.Ürün, Çin'in Sichuan, Deyang City'de üretiliyor ve sanayi standart boyutlarına uymaktadır.Çok yönlüdür ve 50HZ veya 60HZ frekanslarında çalışabilirHidrojenereatör heyecanlandırma düzenleyicisi - DS-W, enerji santraline mükemmel durumda ulaşmasını sağlamak için çeşitli ambalaj seçeneklerinde gönderilen önemli bir yedek parçadır.
Turbin yedek parça ürünümüz müşterilerimizin mümkün olan en iyi deneyimi almalarını sağlamak için olağanüstü teknik destek ve hizmetlerle birlikte gelir.Uzman ekibimiz kurulumla ilgili herhangi bir sorunuz veya sorununuz varsa size yardımcı olmak için hazırdır.Ürünlerimizin bakımı, çalıştırılması ve bakımı için özel çözümler sunarız.
