50HZ/60HZ frekanslı su türbini jeneratörü için yedek parçalar

Ürün Tanımı:

Terminal bloklarının açıklaması

1. Uax, Ubx:Elektrik ağı hattı AB voltajı 400V ((Eğer heyecan sonrası güç şebekesi voltajı izlemek zorunda değilseniz, bağlanamazsınız).

2.Ua, Ub:Güç jeneratörü sonu AB hattı voltajı 400V.

3. N:Nötr jeneratör hattı.

4.IC girdi, IC çıktı:jeneratör C fazlı akım transformatörü (CT5A)

5.L+, L-:AC uyarıcıya uyarma sargıları.

6.DL yardımcı: normalde kapalıYardımcı bağlantıİstanbul'dadevre kesici(düzenleyici bu bağlantı yoluyla şebekeye bağlı durumu değerlendirir..Eğer fazladan bir bağlantı yoksa, doğrudan boş olabilir, ama bu anda,"manyetik kapalı"Anahtar geçersiz ve yük reddetme aşırı voltajını etkiler).

7Heyecan, heyecan, manyetik sinyal.(Puan giriş etkin, bağlanamaz).

8.COM:DL yardımcı, uyarı, uyarı, sinyalin ortak ucundan uyarı.

9Heyecan:Uzaktan kumanda uyarı doğrudan uyarma döngüsüne bağlıdır, dış kumanda giriş bağlantısı ayrı olarak girilmelidir, diğer devrelerle paylaşılmamalıdır,Bağlantı kapasitesi 10A'dan az olmamalı ((bağlanamaz).

●İletişim arayüzü:üst bilgisayarRS485İletişim(öntanımlı olarak bu arayüz yok),İsteğe bağlı olmalıdır).

4.3Kablolama önlemleri:

1Uax ve Ubx, 1A'dan büyük veya eşit olan devre kesici (bakınız kablolama şeması QF2) veya sigorta aracılığıyla bağlanmalıdır.

2.Ua ve Ub, devre kesiciden (bakın kablolama şeması QF1) veya sigorta arkasından bağlanmalıdır. AC uyarıcısının nominal uyarılma akımı uyarınca seçin,ve maksimum uyarma akımı 16A'yı geçemez.

3. C fazlı akım transformatörü, eğer giriş ve çıkış uçları tersine dönmüşse, şebeke bağlantısından sonra manyetik kayıp veya aşırı uyarılmaya neden olur.

4Generatörün geri kalanı olmadığı zaman (AN faz voltajı3V), AC uyarıcısı pil tarafından manyetikleştirildiğinde, kutupluğa dikkat edin, pilin pozitif elektrodu L +'a karşılık gelir ve negatif elektrot L -'e karşılık gelir.Kutupluk tersine dönerse, düzenlemenin içindeki tiristöre zarar verecektir, bu nedenle manyetikleştirme sırasında düzenleyici L + L- bağlantısını çıkarmak en iyisidir.

Beşinci, talimatların kullanımı.

Not: Bu açıklamanın karşılık gelen program sürümü V6.30 ve üstündür. Programın erken sürümünde, karşılık gelen parametre parametre ayarında bulunmuyorsa,Bu, fonksiyonun olmadığı anlamına gelir.Programın versiyonu "5.5Daha fazla bilgi için açıklamayı okuyun.

5.1, çalışma modu LED ışığı açıklaması

1"Sonsuz voltaj" lambası şu anda sabit voltaj düzenleme modunda olduğunu gösterir.

Eğer Constant COS lambası yanıyorsa, sabit güç faktörü düzenleme modunda olduğunu gösterir.

3"Sonsuz voltaj" ve "sonsuz COS" lambaları aynı anda yanıyor, bu da akım kontrol açısı ayar modunun sabit olduğunu gösteriyor.

▲ "Sonsuz voltaj" lamba aralığı 0.5S yanıp sönen: lütfen "5.6İşlem modunun açıklaması".

▲ "Konsant COS" lamba aralığı 0.5S yanıp sönen: lütfen "5."e bakın.7Jeneratör aşırı yüklendi".

5.2, gösterim verileri LED ışığı açıklaması

Aşağıdaki dört veri döngüsü anahtarı ekranında "Display" anahtarı dijital tüp basın:

1"Süret" ışığı açık olduğunda, jeneratörün mevcut frekansı görüntülenir ve dijital tüp ekranı F ile başlar.

2Voltajı açtığınızda,Mevcut ölçülen voltaj, "daimi voltaj" ve "daimi kontrol açısı" modunda görüntülenir (ağ bağlantısından sonra ayar değeri ile üst üste konulan voltaj), ve ekran U ile başlar; "daimi güç faktörü" modunda mevcut güç faktörünü göster, C ile göster.

3"Kontrol açısı" lambası açıkken, mevcut tiristor kontrol açısı görüntülenir ve görüntüleme A ile başlar.

4. "Verilen voltaj" açık olduğunda, verilen voltaj "daimi voltaj" modunda görüntülenir; "daimi güç faktörü" modunda mevcut verilen güç faktörü görüntülenir;"Sonsuz kontrol açısı" modunda mevcut verilen kontrol açısını göster.

▲Voltaj ve verilen voltaj yüzde olarak gösterildiğinde (fabrika varsayılan modu, 400V %100'e eşittir), 4 saniye boyunca "Switch" tuşuna sürekli basın ve tutun.Gerçek değer gösterimine geçecek (400V), "Switch" tuşunu serbest bırakın ve tekrar 4 saniye basıp tuttuktan sonra, yüzde gösterimine geçecektir.

5.3, LED ışığının çalışma durumunun açıklaması

1. "Yürüme" ışığı: düzenleyici çalışıp çalışmadığını göstermek için kullanılır ve 1 saniye aralıklarla yanıp söner.

2Şebekeye bağlı ışık: jeneratörün şebekeye bağlandığı (dörtleme kesici kapalı) zaman ışıklar.

3. "Alçak frekanslı" ışık: frekans 40Hz'in altında olduğunda ışık.

4. "Manyetik Kapalı" göstergesi: "Manyetik Kapalı" çalıştırıldığında açık ve diğer zamanlarda kapalıdır.

5. "Under-excitation" ışığı: jeneratör şebekeye bağlandığında ve faz halindeyken parlak (güç faktörü ön pozisyonda)ve düzenleyici otomatik olarak "alt heyecanlanma" durumundan çıkana kadar "alt heyecanlanma" durumunda olan uyarıyı arttırır ("daimi kontrol açısı" modunda), düşük uyarılmaya neden olur, ancak otomatik olarak uyarılmayı arttırmaz).

5.4Düğme fonksiyonu.

1."Artın"tuş: her basınçta, verilen voltaj artı 1 (voltajın gerçek değeri gösterildiğinde artı 4) veya verilen güç faktörü eksi 0.01 veya verilen kontrol açısı eksi 1 derece.

2."Kızgınlığı azalt"Anahtar: Her basınçta, verilen voltaj 1 oranında azaltılır (voltajın gerçek değeri 4 oranında azaltılır) veya verilen güç faktörü 0 oranında artırılır.01 veya verilen kontrol açısı 1 derece artırılır..

▲Not: Basın "artır" veya "açır" tuş ekranı otomatik olarak "verilen voltaj" a çevirir, 3 saniye sonra tuşa basmayın, orijinal ekran veri çubuğuna dönün."Alçak frekanslı" ışık açıkken, "verilen voltaj" değeri manuel olarak değiştirilemez.

Parametre ayar arayüzünde, sadece parametre değerini değiştirmek için "Artır" veya "Azalt" tuşuna basın.

3."Manyetik Kapalı"Anahtar: Şebekeye bağlı durumda geçersizdir. Şebekeye bağlı olmadığında, manyetik otomatik olarak devre dışı bırakmak için "manyetik kapalı" tuşa basın.

4. "gösterme" düğmesi: basın " görüntüle " sırayla görüntüle " frekans " - > " voltaj " - > " kontrol açısı " - > " verilen bir voltaj " - > " frekans " - >... .

5."Konuşturma"Anahtar: Çalışma modunu değiştirmek için kullanılır. Varsayılan güç modu "daimi voltaj" ayar modudur."Ayarlama modunu değiştirme ayarları" parametresi HCO2 veya HCOS'a ayarlandığında (yeni sürüm HCO2 modunu iptal eder) : şebeke bağlantısından önce, "Switch" tuşuna basmak geçersizdir ve şebeke bağlantısından sonra koşullara uymak (bakınız "5.6. Operasyon Modu Açıklaması) "Daimi voltaj" ve "daimi güç faktörü" ayar modları arasında geçiş yapmak için "Switch" tuşuna basın."Daimi voltaj" ve "Daimi kontrol açısı" ayar modları arasında geçiş yapmak için şebeke bağlantısından önce "Switch" tuşuna basın.. Şebeke bağlantısı sonrası, basın "Switch" tuş geçersiz ve "daimi kontrol açısı" ayar moduna kilitlenmiştir.

5.5, Daha fazla veri görüntüle

"Display" ve "Increase" tuşlarını aynı anda 3 saniye basılı tutun, "frequency", "voltage", "control angle", "given voltage" ışıkları aynı anda yanıyor.Bu daha fazla veri görüntüleme durumunu girmek anlamına gelir. Aşağıdaki verileri sırayla görüntülemek için "Display" tuşuna basın ve bu arayüzden çıkmak için "Switch" tuşuna basın.(XXX, aşağıdaki gibi gerçek görüntüleme verilerini gösterir).

1.VX.XX: program sürümü numarası

2.dXXX: Akım jeneratör voltajı

3.ZXXX: Ana arayüzün gerilim alanındaki verilerle aynı olan ayar değeri üst üste konulmuş jeneratör voltajı.

4.IXXX: Akım jeneratör akımı (yüzde gösterimi)

5.CX.XX: Akım güç faktörü

6.SXXX: sistem saklama parametre (bu veriler V6.00'den önceki sürümlerde mevcut değildir)

7.LXXX: Sistem parametreyi korur

8.EXXX: elektrik şebekesi akım voltajı

PXXX: Sistem için rezerve edilmiş parametreler

P.xx: Sistem için rezerve edilmiş parametreler

11. Q.xx: sistemden ayrılmış parametreler

• Ürün Adı: Turbin yedek parçaları
• Malzemeler:
  • Atık demir
  • Paslanmaz çelik
  • Alüminyum
• Tip: Hidrojeneratör heyecan düzenleyicisi
• Uygulanabilir: Su türbini jeneratörü
• Paketleme:
  • Palet
  • Karton
  • Ahşap kasa
• Ağırlık: 3kg

Teknik parametreler:

Uygulamalar:

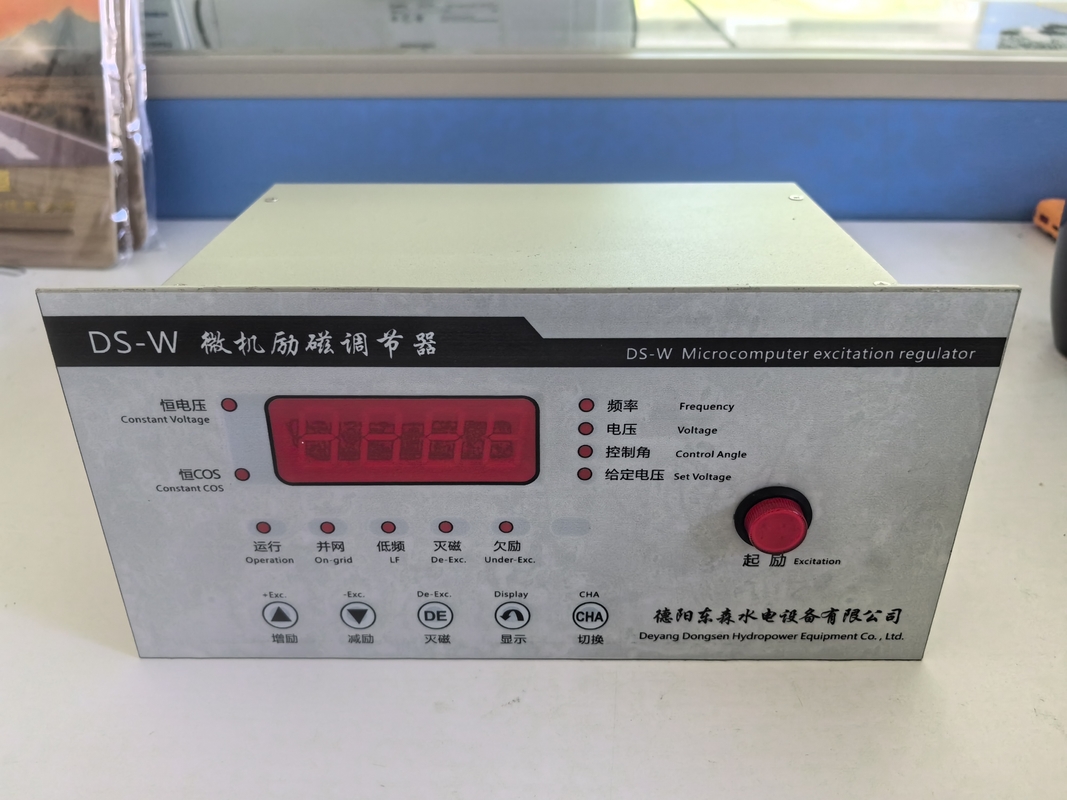

Hidrogeneratör uyarı düzenleyicisi, hidroelektrik santrallerinin bakım ve onarımında kullanılan kritik bir yedek parçadır.Ürünün kompakt boyutu, depolamasını ve taşınmasını kolaylaştırırDS-W modeli hidrojeneratör uyarı düzenleyicisi yeni bir üründür ve 1 yıllık garanti ile birlikte gelir.Müşterilere iç huzurunu ve ürüne güven vererek.

Hidrogeneratör uyarı düzenleyicisi, hidroelektrik santrallerinin bakımı ve onarımı için gerekli bir üründür.Elektrik üretmek için jeneratörün uyarılmasını düzenlemek de dahilÜrün, acil onarımlar, rutin bakım ve hidroelektrik santrallerinin yükseltmeleri gibi çeşitli senaryolarda kullanılmak için idealdir.Hidrogeneratör uyarı düzenleyicisi, hidroelektrik santrallerinin sorunsuz çalışmasını sağlayan güvenilir ve verimli bir üründür.

Hidrogeneratör uyarı düzenleyicisi, çeşitli ekipmanlarla uyumludur ve bu nedenle işleme hizmetleri için ideal bir üründür.pompa gibi.Hidrojenerator heyecan düzenleyicisinin DS-W modeli, müşterilerin ihtiyaçlarını karşılamak için tasarlanmış yeni bir üründür.Ekipmanın sorunsuz çalışmasını sağlayan güvenilir ve verimli bir üründür.

Özellik:

Destek ve Hizmetler:

Turbin yedek parçaları ürünümüz müşterilerimizin en iyi deneyimi elde etmesini sağlamak için olağanüstü teknik destek ve hizmetlerle birlikte gelir.

• 24/7 teknik destek hattı
• Yerel teknik destek
• Özel çözümler için uzman danışmanlığı
• Kurulum, devreye alma ve çalıştırma hizmetleri
• İşleyiciler ve bakım personelinin kapsamlı eğitimi
• Düzenli bakım ve denetim hizmetleri
• Tüm türbin yedek parçalarının onarım ve yenilenme hizmetleri

Deneyimli mühendis ve teknisyen ekibimiz müşterilerimizin türbin performansını optimize etmelerine ve duraklama süresini en aza indirmelerine yardımcı olmaya kararlıdır.Teknik desteğimiz ve hizmetlerimiz hakkında daha fazla bilgi edinmek için bizimle iletişime geçin.
